Installez les paquets suivants :

# apt-get install libssl-dev libbz2-dev qtbase5-dev libqt5svg5-dev elfutils \
  libelf-dev libpcap-dev cmake python3-qtpy python3-pip python3-tk sgabios \
  python3-pyqt5.qtwebsockets cpulimit git tigervnc-standalone-server

# pip3 install gns3-server
# pip3 install gns3-gui

Figure 2 - Installer GNS3

Tapez les commandes suivantes :

# update-mime-database /usr/local/share/mime/
# update-desktop-database /usr/local/share/applications/

Fermez votre session puis reconnectez-vous. L'application GNS3 doit apparaître dans le menu "Applications" → "Éducation" et dans le menu "Applications" → "Internet".

Dynamips est un programme pour émuler les routeurs Cisco. Il émule les plates-formes Cisoco 1700, 2600, 2691, 3600, 3725, 3745 et 7200.

Tapez les commandes suivantes :

# cd /usr/local/src
# git clone https://github.com/GNS3/dynamips.git
# cd dynamips
# mkdir build
# cd build
# cmake .. -DDYNAMIPS_CODE=stable
# make
# make install

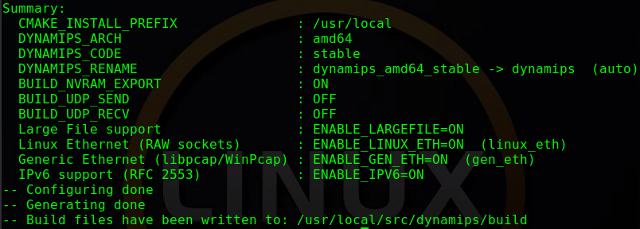

Figure 3 - Installer Dynamips

uBridge est une application qui permet de créer des ponts entre les tunnels "UDP", les interfaces "Ethernet" et "TAP".

Tapez les commandes suivants :

# cd /usr/local/src
# git clone https://github.com/GNS3/ubridge.git
# cd ubridge
# make
# make install

Figure 4- Installer uBridge

VPCS (Virtual PC Simulator) est un programme qui permet de simuler un PC supportant le DHCP et le ping. Il ne consomme que 2 Mo de RAM par instance.

Tapez les commandes suivantes :

# cd /usr/local/src
# git clone https://github.com/GNS3/vpcs.git
# cd ./vpcs/src
# ./mk.sh 64
# install -m 755 vpcs /usr/local/bin

Figure 5 - Installer VPCS

Le NAT Cloud permet aux nœuds de la topologie d'accéder à Internet. Veuillez noter que les appareils de votre réseau local ne pourront pas y accéder directement.

Installez le paquet suivant :

# apt-get install libvirt-daemon-system

Modifiez le fichier "/etc/sysctl.conf" pour activer le routage des paquets :

Figure 6 - Packet forwarding for IPv4

Tapez les commandes suivantes :

# sysctl -p
# virsh net-autostart default

Wireshark est un analyseur de paquets.

Installez le paquet suivant :

# apt-get install wireshark

Figure 7 - Configurer Wireshark

Une liste :

• Appuyez sur la touche [Entrée].

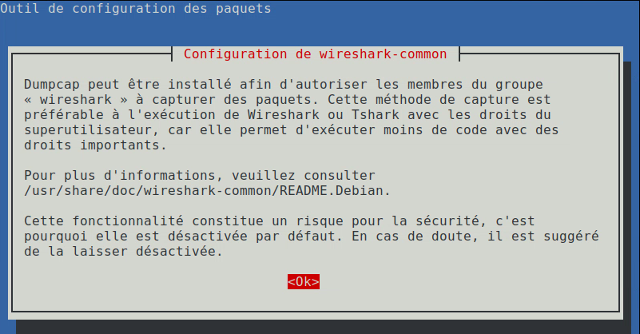

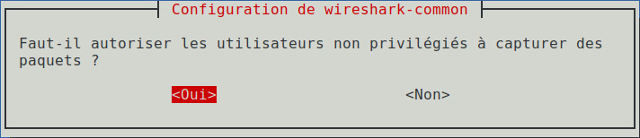

Figure 8 - Configurer Wireshark Common

• Sélectionnez "Oui".

Tapez la commande suivante :

# usermod -a -G wireshark <Votre compte utilisateur>

Pour autoriser une communication entre l'hôte et vos projets sous GNS3, vous devez créer une interface virtuelle. Je vous invite donc à créer les deux interfaces virtuelles suivantes : 'tap0' et 'tap1'.

Tapez les commandes suivantes avec votre compte utilisateur :

$ nmcli connection add type tun ifname tap0 con-name tap0 mode tap owner `id -u` \
  ip4 192.168.137.1/24
$ nmcli connection add type tun ifname tap1 con-name tap1 mode tap owner `id -u` \
  ip4 192.168.138.1/24

Figure 9 - Commande nmcli connection add

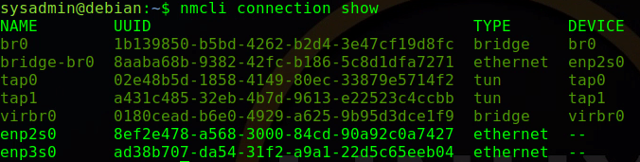

Pour visualiser les nouvelles interfaces, tapez la commande suivante :

Figure 10 - Commande nmcli connection show

Vous devez maintenant modifier votre pare-feu.

Installez le paquet suivant :

# apt-get install iptables-persistent

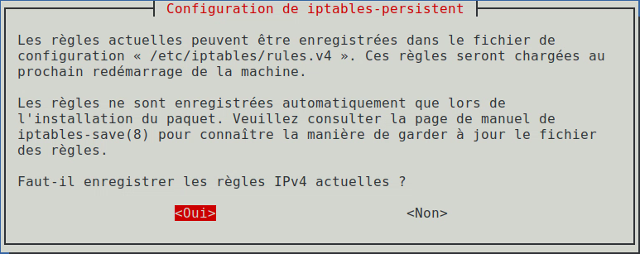

Figure 11 - Configuration de iptables-persistent

• Répondez "Oui" aux questions posées (IPv4 + IPv6).

Tapez les commandes suivantes - ici, br0 est le pont (bridge) connecté sur Internet :

# iptables -t nat -A POSTROUTING -o br0 -j MASQUERADE
# iptables -A FORWARD -i tap0 -j ACCEPT
# iptables -A FORWARD -i tap1 -j ACCEPT
# iptables-save > /etc/iptables/rules.v4

Redémarrez le système.

Pour mettre à jour GNS3, tapez les commandes suivantes :

$ sudo pip3 install -U gns3-server
$ sudo pip3 install -U gns3-gui

Démarrez GNS3 pour le configurer localement.

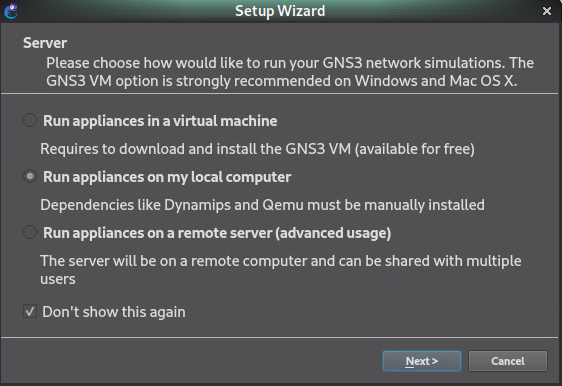

Figure 12 - GNS3 Setup Wizard

• Cochez "Run appliances on my local computer".
• Cochez "Don't show this again".
• Cliquez sur le bouton "Next".

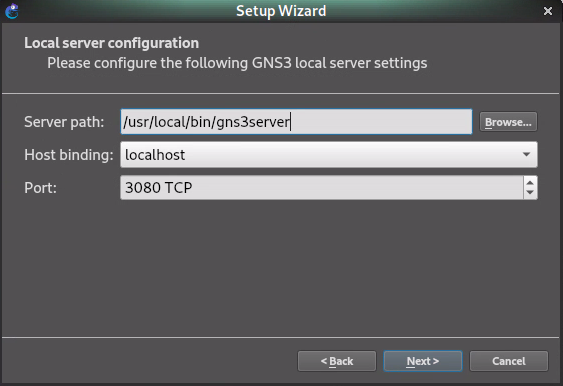

Figure 13 - GNS3 Local server configuration

• Acceptez la configuration proposée par défaut ; cliquez sur "Next".

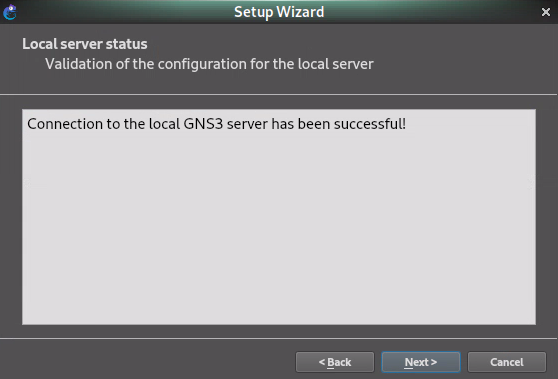

Figure 14 - GNS3 Local server status

• La connexion fonctionne ; cliquez sur "Next".

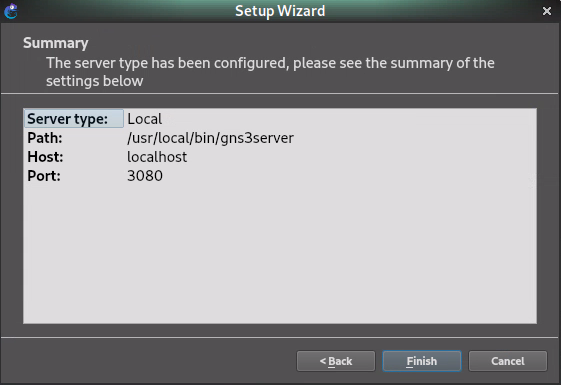

Figure 15 - GNS3 Summary

• Le serveur est prêt ; cliquez sur "Finish".

Vous devez, maintenant, le configurer.

• Menu "Edit" → "Preferences".
• Cliquez sur l'onglet "General".

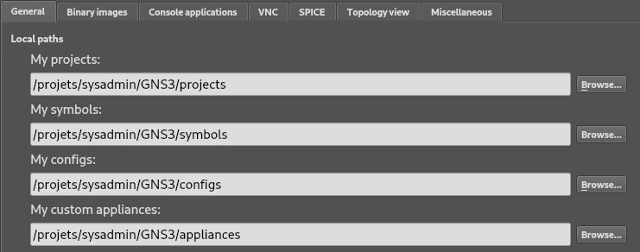

Figure 16 - GNS3 General Preferences

Modifez les chemins si nécessaire ; ici, je tiens compte de mon deuxième disque dur. Vous pouvez également choisir une autre interface ; exemple : "Legacy". N'oubliez pas de cliquer sur "Apply" pour valider vos modifications.

• Cliquez sur l'onglet "Binary images".

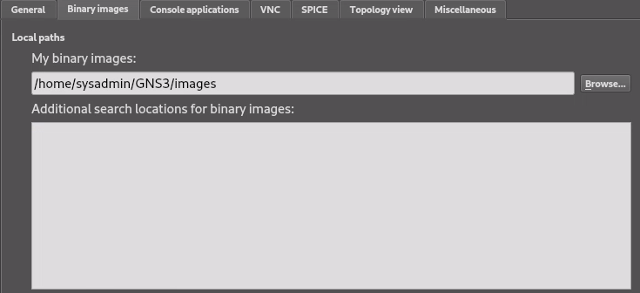

Figure 17 - GNS3 Binary images

Modifiez le chemin si nécessaire ; cliquez sur "Apply" pour valider la modification.

• Cliquez sur l'onglet "Console applications".
• [Console settings] : cliquez sur le bouton "Edit".

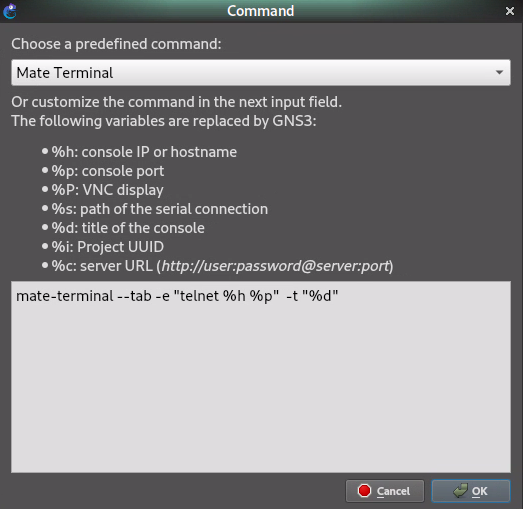

Figure 18 - GNS3 Console applications

• Sélectionnez "Mate Terminal".
• Cliquez sur le bouton "OK".
• Cliquez sur le bouton "Apply".
• Cliquez sur l'onglet "Miscellaneous".
• Décochez les options "Send anonymous crash reports" et "Send anonymous usage statistics.
• Cliquez une nouvelle fois sur le bouton "Apply".
• Fermez la fenêtre "General preferences".

Testez le fonctionnement de GNS3 avec une connexion "NAT Cloud" :

• Menu "File" → "New blank project".
• [Name] : tapez RES01.
• Cliquez sur le bouton "OK".

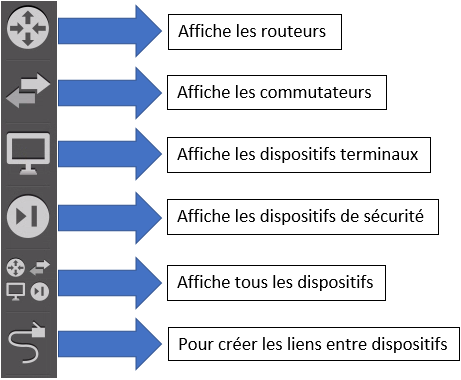

• Affichez les dispositifs terminaux.

Figure 19 - Une image

• Faites glisser le dispositif "NAT" sur l'écran du milieu.
• Faites glisser le dispositif "VPCS" sur l'écran du milieu.

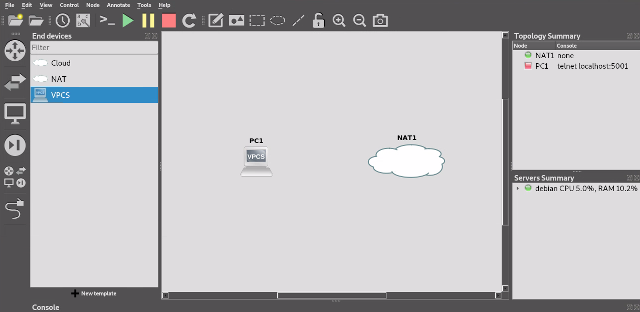

Figure 20 - GNS3 RES 01

• Cliquez sur l'outil "liens".
• Cliquez sur "PC1 VPCS" puis sur "NAT1" pour les relier ensemble.
• Bouton droit de la souris sur "PC1 VPCS", cliquez sur "Start".

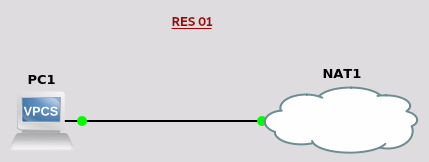

Figure 21 - GNS3 RES 01 Final

• Bouton droit de la souris sur "PC1 VPCS", cliquez sur "Console".
• Tapez la commande : dhcp.

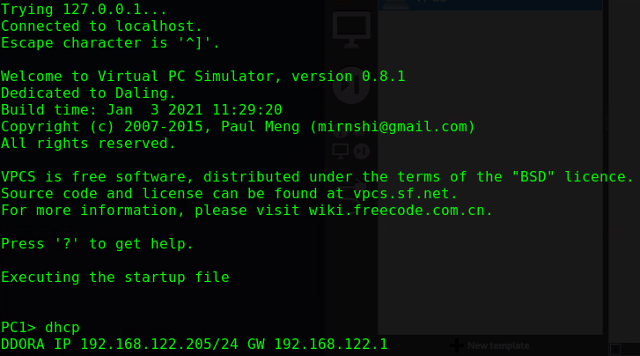

Figure 22 - GNS3 VPCS dhcp

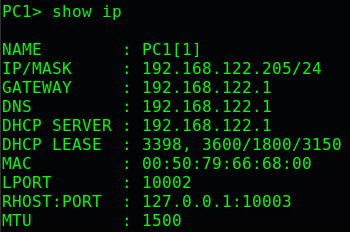

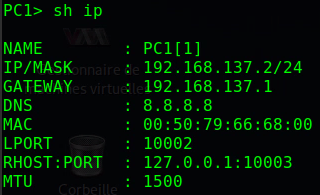

• Tapez la commande : show ip.

Figure 23 - GNS3 VPCS show ip

• Tapez la commande : ping www.google.fr.

Figure 24 - GNS3 VPCS ping

La connexion avec Internet fonctionne. Pour sauvegarder vos paramètres, tapez la commande :

• save res01.vpc

Pour restaurer les paramètres de PC1, il vous suffira de taper la commande : "load res01.vpc".

Pour quitter et stopper PC1, tapez la commande :

• quit

Testez le fonctionnement de GNS3 avec l'interface virtuelle "tap0" :

Figure 25 - GNS3 RES 02

• Faites glisser le dispositif "Cloud" sur l'écran du milieu.
• Faites glisser le dispositif "VPCS" sur l'écran du milieu.
• Créez le lien entre "PC1" et "Cloud1".
• Démarrez "PC1".

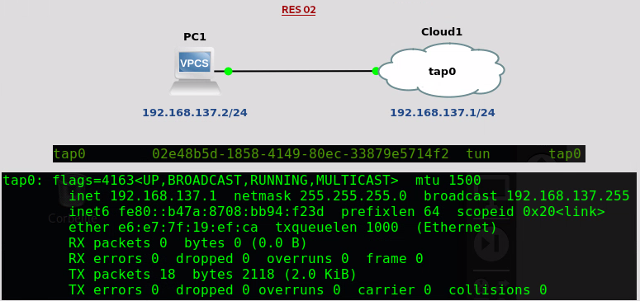

Figure 26 - GNS3 RES 02 PC1

À partir de la console de PC1, tapez les commandes suivantes :

PC1> ip 192.168.137.2/24 192.168.137.1
PC1> ip dns 8.8.8.8

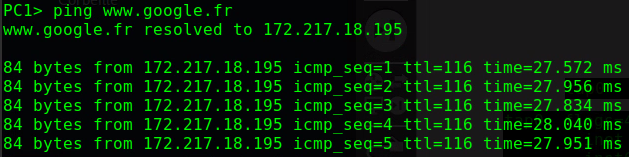

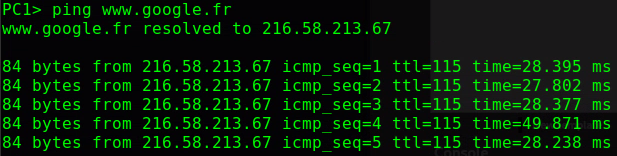

PC1> ping www.google.fr

Figure 27 - GNS3 RES 02 Ping

Le support des conteneurs a été ajouté comme une fonctionnalité à partir de GNS3 1.5. L'objectif ici est d'utiliser les conteneurs comme machines virtuelles légères pour remplacer les VM QEMU ou VPCS.

Ajoutez le conteneur "GNS3 WebTerm" dans GNS3 :

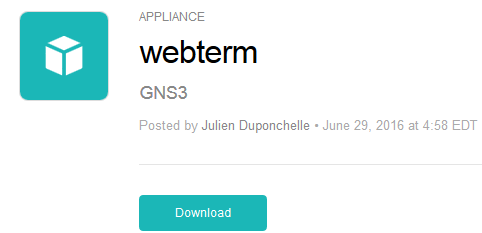

• Allez sur le site Internet : "https://gns3.com/initiatives/webterm".
• Téléchargez l'appliance "webterm".

Figure 28 - GNS3 Appliance webterm

• Menu "File" → "Import appliance".
• Sélectionnez le fichier "webterm.gns3a" téléchargé à l'étape précédente.
• Cliquez sur le bouton "Open".

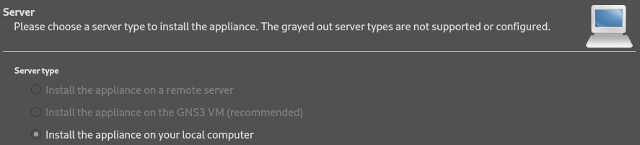

Figure 29 - GNS3 Install webterm appliance

• Cochez "Install the appliance on your local computer".
• Cliquez sur le bouton "Next".

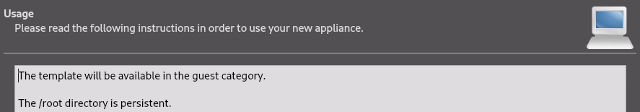

Figure 30 - GNS3 Usage webterm appliance

• Cliquez sur le bouton "Finish".

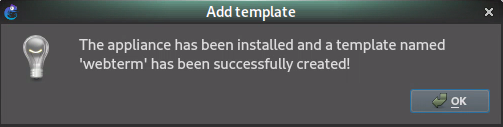

Figure 31 - GNS3 webterm appliance

• Cliquez sur le bouton "OK".

Ce conteneur se trouve dans la barre d'outils "Dispositifs terminaux".

Créez un nouveau projet ; ici : RES03.

• Glissez et déposez le dispositif "webterm" sur l'écran central - connexion Internet obligatoire.

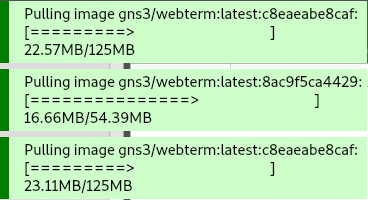

Figure 32 - GNS3 RES03 webterm

• Glissez et déposez le dispositif "NAT" sur l'écran central.
• Créez un lien entre les dispostifs "webterm-1" et "NAT1".
• Bouton droit de la souris sur "webterm-1".
• Cliquez sur "Configure".
• [Network configuration] : cliquez sur le bouton "Edit".

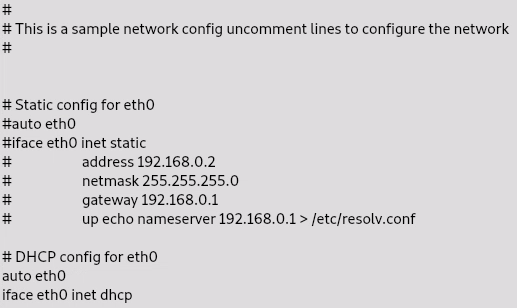

Figure 33 - webterm-1 interfaces

• Retirez les signes # pour activer le "dhcp".
• Cliquez sur le bouton "Save".
• Cliquez sur le bouton "OK" pour fermer la fenêtre "Node properties".
• Démarrez "webterm-1".
• Ouvrez la console.

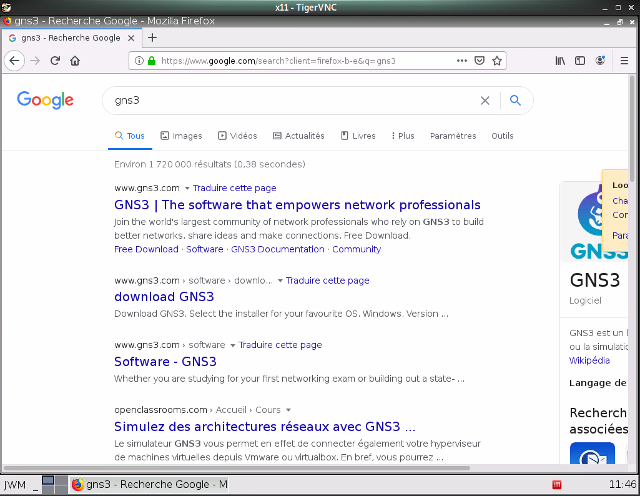

Figure 34 - webterm-1 x11-TigerVNC

La console s'ouvre via "TigerVNC" et affiche automatiquement "Mozilla Firefox". Si votre NAT est opérationnel, vous pouvez naviguer sur Internet.

Ajoutez la dernière version de la Debian à GNS3 à partir du site Internet https://hub.docker.com :

• Menu "Edit" → "Preferences".
• Cliquez, dans la fenêtre de gauche, sur "Docker containers".
• Cliquez sur le bouton "New".

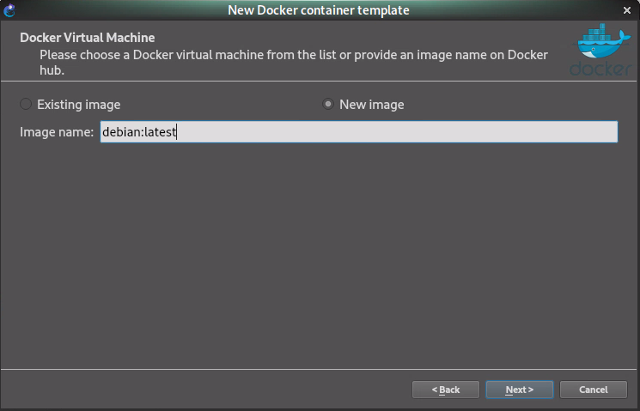

Figure 35 - New Docker container template

• Cochez "New image".
• [Image name] : debian:latest.
• Cliquez sur le bouton "Next".
• [Name] : debian.
• Cliquez sur le bouton "Next".
• [Adapters] : 1.
• Cliquez sur le bouton "Next".
• [Start command] : laissez le champ vide.
• Cliquez sur le bouton "Next".
• [Console type] : sélectionnez "telnet".
• Cliquez sur le bouton "Next".
• [Environment] : laissez le champ vide.
• Cliquez sur le bouton "Finish".

le conteneur "debian" se trouve désormais dans la barre d'outils "Dispositifs terminaux".

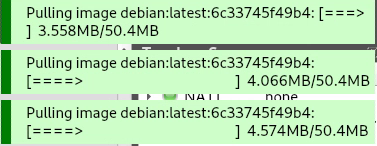

• Glissez et déposez le dispositif "debian" sur l'écran central - connexion Internet obligatoire.

Figure 36 - New Docker container template

• Glissez et déposez le dispositif "Ethernet switch" sur l'écran central.
• Modifiez vos liens pour que votre réseau ressemble à la topologie suivante :

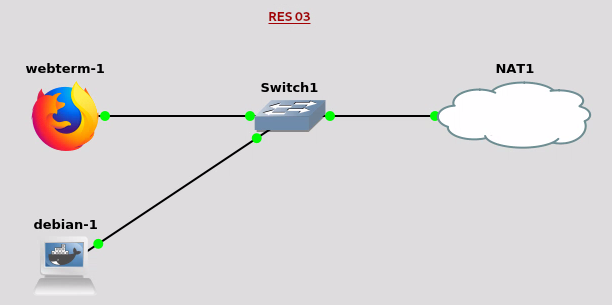

Figure 37 - GNS3 RES 03

• Bouton droit de la souris sur "debian-1".
• Cliquez sur "Configure".
• [Network configuration] : cliquez sur "Edit".
• Paramétrez votre dhcp comme pour "webterm-1".
• Cliquez sur le bouton "Save".
• Cliquez sur le bouton "OK" pour fermer la fenêtre "Node properties".
• Démarrez "debian-1".
• Ouvrez la console.

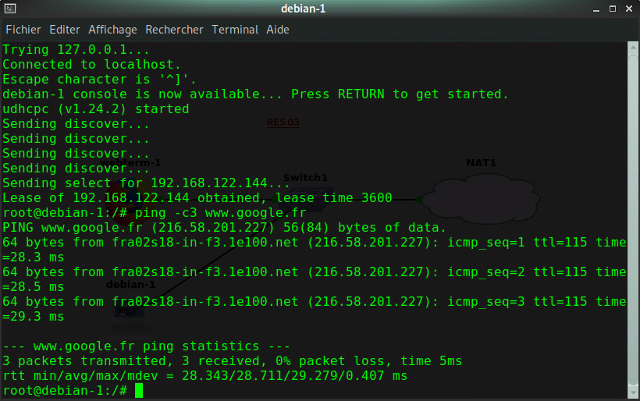

Figure 38 - Console debian-1
