Partie IV. GNS3 RÉSEAU N° 2 - Cloud, Switchs, VPCS

Introduction

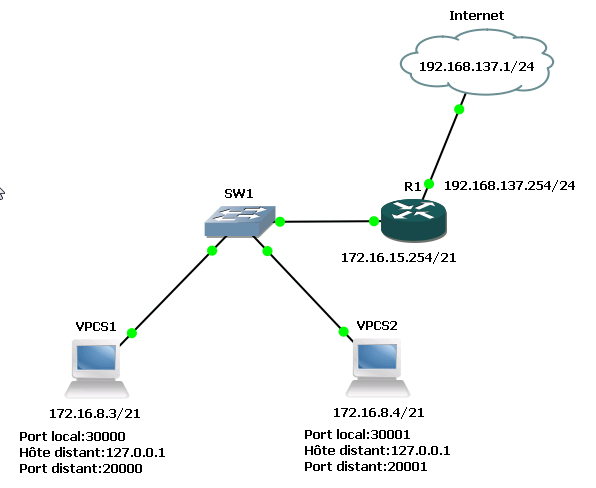

Le réseau n° 2 est constitué d'un routeur Cisco 3660. Ce routeur est relié au "Cloud" pour utiliser Internet. Un "Commutateur Ethernet (SW1)" est intégré à la topologie. Deux ordinateurs "VPCS1" et "VPCS2" serviront pour les tests de fonctionnement.

V.P.C.S. (Virtual PC Simulator for Dynamips) est un outil qui peut simuler jusqu'à neuf ordinateurs. Il est très utile pour effectuer des "ping", "traceroute" entre les appareils définis dans la topologie de GNS3. Contrairement à de la virtualisation traditionnelle (VirtualBox), il consomme très peu de mémoire.

Les objectifs de ce réseau sont les suivants :

1) paramétrer le "Cloud" pour créer une liaison entre la topologie définie dans "GNS3" et "Internet" ;

2) paramétrer le routeur "Cisco 3660" pour qu'il puisse utiliser "Internet" ;

3) intégrer un commutateur ethernet "SW1" et le relier au routeur "R1" ;

4) paramétrer deux ordinateurs "VPCS1" et "VPCS2"pour effectuer les tests de fonctionnement.


Auteur : Stéphane Maas / 2013-2016
