Partie XI. GNS3 RÉSEAU N° 9 - InterVLans, EtherChannel, SDM, VPN

Introduction

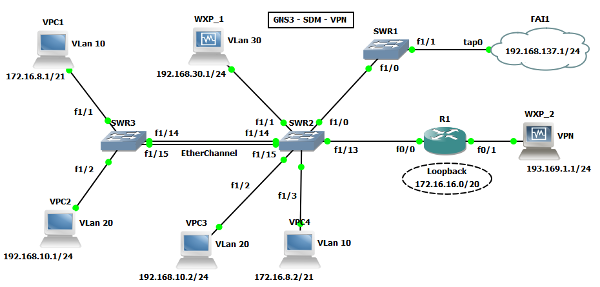

Le réseau n° 9 est constitué d'un "routeur Cisco 3725 [R1]" et de trois "Switch-routers 3725 [SWR1, SWR2, SWR3]" équipés du module "NM-16ES" et d'un disque "flash" de 128 Mib.

"EtherChannel" est une technologie d'agrégation de liens utilisé sur les commutateurs "Cisco". Elle permet de réunir plusieurs liens physiques en un lien logique. L'objectif, avec ce type de configuration, est d'augmenter la vitesse et la tolérance aux pannes.

L'interface "Loopback" est une interface du routeur [R1] pour les connexions "VPN".

SDM (Security Device Manager) est un logiciel Cisco pour simplifier la configuration des routeurs via une interface Web.

Les objectifs sont les suivants :

1) Créer la topologie du réseau : routeur, commutateur, VPCs, VirtualBox, Cloud ;

2) Configurer les commutateurs (VLan, EtherChannel) ;

3) Configurer le routeur pour l'accès VPN via SDM ;

4) Configurer les machines virtuelles VBox (WXP_1 et WXP_2) ;

5) Configurer les machines VPCx ;

6) Tester le fonctionnement de la configuration.
