VI. GNS3 RÉSEAU N° 4

Vous allez créer un réseau constitué de deux routeurs. Les modules "NM-16ESW" et "NM-4T" sont installés sur les deux appareils ; ils sont reliés par les interfaces séries "s2/0" ; des ordinateurs "VPCS" complètent la topologie pour les tests de fonctionnement.

6.1 - Ajouter des modules dans un routeur 3600

Lancez le logiciel GNS3.

Reprenez le tutoriel "GNS3 RÉSEAU N° 1" pour créer le nouveau projet "RES4".

L'ajout d'un routeur se fait simplement par "glisser-déplacer". Bouton droit de la souris sur le routeur "R1". Cliquez sur l'option "Changer le nom d'hôte" ; tapez "SWR1" pour "Switch-Router 1".

Bouton droit de la souris sur le routeur "R1". Cliquez sur l'option "Changer le symbole" ; sélectionnez "label_switch_router".

Bouton droit de la souris sur le routeur "R1". Cliquez sur l'option "Configurer". Sélectionnez "SWR1". Cliquez sur l'onglet "Slots". Rubrique "slot 1", sélectionnez le module "NM-16ESW" ; rubrique "slot 2", sélectionnez le module "NM-4T".

note Note

Un message vous indique que les liens devront se faire manuellement avec le module."NM-16ESW".

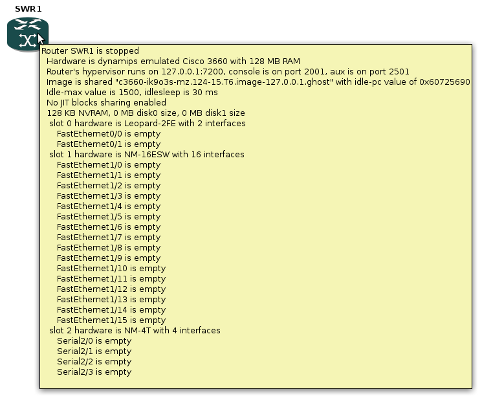

Figure 46 - RES3 - Cisco 3660, modules NM-16ESW et NM-4T

RES3 - Cisco 3660, modules NM-16ESW et NM-4T

Créez, de la même manière, le "SWR2". Créez un lien manuel entre les ports "s2/0" des deux "Switch-routers".

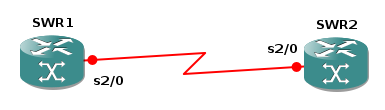

Figure 48 - RES3 - Lien SWR1 et SWR2

RES3 - Lien SWR1 et SWR2

6.2 - Configurer les ordinateurs "VPCS"

Configurez les quatre ordinateurs "VPCS" de la manière suivante :

Tableau 1 - Ordinateurs VPCS

VPCS Valeurs
VPC1 LPort:30000 - hôte distant:127.0.0.1 - RPort : 20000
VPC2 LPort:30001 - hôte distant:127.0.0.1 - RPort : 20001
VPC3 LPort:30002 - hôte distant:127.0.0.1 - RPort : 20002
VPC4 LPort:30003 - hôte distant:127.0.0.1 - RPort : 20003

Sur le Switch-Router "SWR1", faites les liens manuels suivants :

Tableau 2 - Liens SWR1, VPC1 et VPC2

VPCS Liens SWR1
 VPC1 nio_udp:30000:127.0.0.1:20000 ==> f1/0
VPC2 nio_udp:30001:127.0.0.1:20001 ==> f1/1

Sur le Switch-Router "SWR2", faites les liens manuels suivants :

Tableau 3 - Liens SWR2, VPC3 et VPC4

VPCS Liens SWR2
 VPC3 nio_udp:30002:127.0.0.1:20002 ==> f1/0
VPC4 nio_udp:30003:127.0.0.1:20003 ==> f1/1

Configurez sur les ordinateurs "VPCS" les adresses IP suivantes :

Tableau 4 - Adressage IP des ordinateurs VPCx

VPCS Adresses IP
VPC1 IP : 172.16.8.1/21 - GW : 172.16.15.254
VPC2 IP : 172.16.8.2/21 - GW : 172.16.15.254
VPC3 IP : 192.168.0.1/24 - GW : 192.168.0.254
VPC4 IP : 192.168.0.2/24 - GW : 192.168.0.254

Sauvegardez la configuration de vos "VPCx" :

VPCS[1]> save startupres4.vpc
.........  done

6.3 - Configurer les Interfaces séries des routeurs

Démarrez les deux "Switch-routers". Lancez la "console" sur les deux appareils.

Changez les noms "Router" en "SWR1" et "SWR2".

Sur le premier switch-router :

Router> en
Router# conf t
    Enter configuration commands, one per line. End with CNTL/Z.
Router (config)# hostname SWR1
SWR1(config)# exit

Sur le deuxiéme switch-router :

Router> en
Router# conf t
    Enter configuration commands, one per line. End with CNTL/Z.
Router (config)# hostname SWR2
SWR2(config)# exit

Configurer, sur le "SWR1", l'interface "s2/0" en "DCE" et attribuez à cette interface l'adresse IP "10.0.0.254".

Le "DCE" ou "ETCD" (Equipement Terminal de traitement de données) fournit la fréquence d'horloge de l'interface série. Le "DTE" ou "ETTD" (Equipement de terminaison de circuit de données) se synchronise sur le "DCE".

SWR1# conf t
    Enter configuration commands, one per line. End with CNTL/Z.
SWR1(config)# int serial 2/0
SWR1(config-if)# desc Connection to SWR2
SWR1(config-if)# clock rate 128000
SWR1(config-if)# ip address 10.0.0.254 255.0.0.0
SWR1(config-if)# no shut
SWR1(config-if)# end

Configurer, sur le "SWR2", l'interface "s2/0" en "DTE" et attribuez à cette interface l'adresse IP "10.0.0.253".

SWR2# conf t
    Enter configuration commands, one per line. End with CNTL/Z.
SWR2(config)# int serial 2/0
SWR2(config-if)# desc Connection to SWR1
SWR2(config-if)# ip address 10.0.0.253 255.0.0.0
SWR2(config-if)# no shut
SWR2(config-if)# end

Sauvegardez la configuration de "SWR1" :

SWR1# write mem
    Building configuration...
    [OK]
SWR1# copy run start
    Destination filename [startup-config]?
    Building configuration...
    [OK]

Effectuez les mêmes manipulations sur "SWR2".

Sauvegarder le projet :

Menu [Fichier] de GNS3 => [Sauvegarder]

Vérifiez le lien entre "SWR1" et "SWR2" par un "ping" sur l'adresse IP.

6.4 - Configurer une adresse IP sur le VLAN administration

Attribuez l'adresse IP "172.16.15.254" et le masque "255.255.248.0" sur le "VLAN 1" d'administration de "SWR1" :

SWR1# conf t
    Enter configuration commands, one per line. End with CNTL/Z.
SWR1(config)# int vlan 1
SWR1(config-if)# ip address 172.16.15.254 255.255.248.0
SWR1(config-if)# no shut
SWR1(config-if)# end

Attribuez l'adresse IP "192.168.0.254" et le masque "255.255.255.0" sur le "VLAN 1" d'administration de "SWR2" :

SWR2# conf t
    Enter configuration commands, one per line. End with CNTL/Z.
SWR2(config)# int vlan 1
SWR2(config-if)# ip address 192.168.0.254 255.255.255.0
SWR2(config-if)# no shut
SWR2(config-if)# end

6.5 - Configurer une route statique et une route par défaut

Sur "SWR1" configurer le réseau "192.168.0.0" via l'interface" 10.0.0.253" de "SWR2"; la route par défaut passe par l'interface "s2/0" ; n'oubliez pas d'activer le routage.

SWR1# conf t
    Enter configuration commands, one per line. End with CNTL/Z.
SWR1(config)# ip route 192.168.0.0 255.255.255.0 10.0.0.253
SWR1(config)# ip route 0.0.0.0 0.0.0.0 S2/0
SWR1(config-if)# ip routing
SWR1(config-if)# end

Sur "SWR2" configurer le réseau "172.16.8.0" via l'interface" 10.0.0.254" de "SWR1" ; la route par défaut passe par l'interface "s2/0" ; n'oubliez pas d'activer le routage.

SWR2# conf t
    Enter configuration commands, one per line. End with CNTL/Z.
SWR2(config)# ip route 172.16.8.0 255.255.248.0 10.0.0.254
SWR2(config)# ip route 0.0.0.0 0.0.0.0 S2/0
SWR2(config-if)# ip routing
SWR2(config-if)# end

À partir de l'ordinateur "VPC1", faîtes un "ping" sur le "VPC2 (192.168.0.1)" ; à partir de l'ordinateur "VPC2", faîtes un "ping" sur le "VPC1 (172.16.8.1)" :

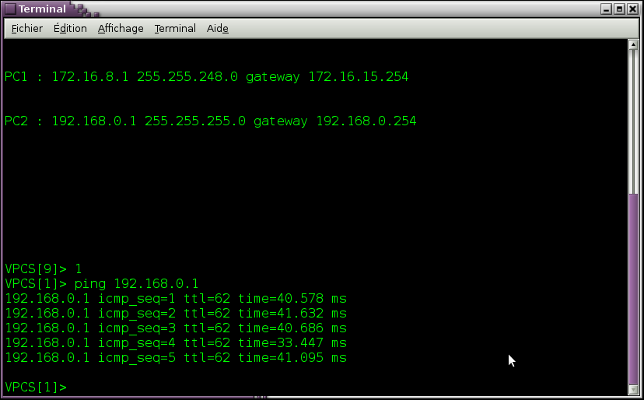

Figure 49 - RES3 - Pings Réseaux

RES3 - Pings Réseaux

6.6 - Tester le fonctionnement du réseau avec "Tracert"

"Tracert" est un outil qui permet de suivre les chemins qu'un paquet IP va emprunter pour aller d'un ordinateur A à un ordinateur B.

À partir de l'ordinateur "VPC1", tapez la commande suivante : tracert 192.168.0.1.

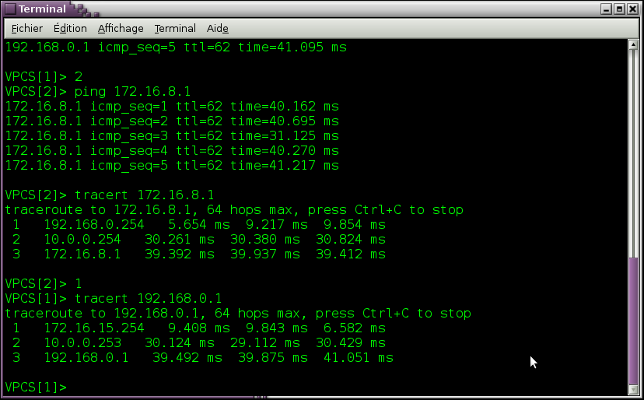

Figure 50 - RES4 - Tracert

RES4 - Tracert

Vous visualisez ici, le chemin qu'utilise "VPC1" pour se rendre sur "VPC3".

Figure 47 - RES4 - Configuration finale

RES4 - Configuration finale
