I. COMMUTATEUR HP 1800

Le commutateur HP Procurve 1800 n'est plus au catalogue du constructeur HP. Il a été remplacé par la gamme de produits "HP Procurve 1810".

1.1 - La console d'administration Web

Adresse IP du commutateur par défaut : 192.168.2.10. Il n'y a pas de mot de passe sur l'appareil.

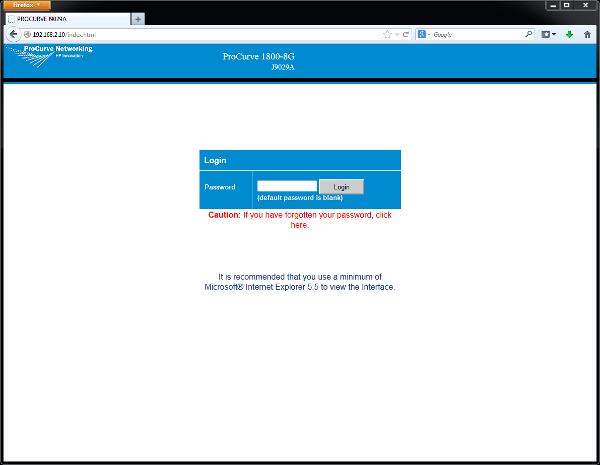

Figure 1 - HP 1800-8G Login

Une image

Appuyez sur la touche [Entrée] pour vous connecter.

1.2 - Mettre à jour le software

Menu ==> SUPPORT ==> Update Software

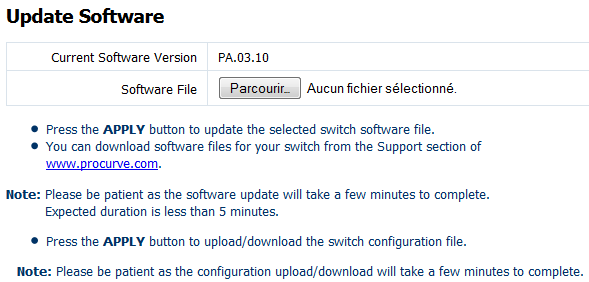

Figure 2 - HP 1800 Update Software

Une image

Téléchargez, sur le site Internet de HP, le nouveau firmware. Cliquez sur le bouton "Parcourir...". Sélectionnez le fichier puis cliquez sur le bouton "APPLY".

1.3 - Réinitialiser le commutateur

Pour réinitialiser le commutateur, procédez de la manière suivante :

1.4 - Attribuer un nom au commutateur

Menu ==> SYSTEM ==> Name

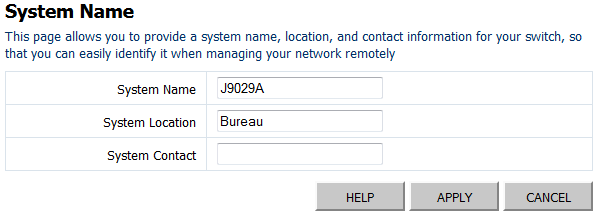

Figure 3 - HP 1800 System Name

Une image

Tapez un nom dans le champ "System Name" puis cliquez sur "APPLY".

1.5 - Attribuer une adresse IP au commutateur

Menu ==> SYSTEM ==> IP Address

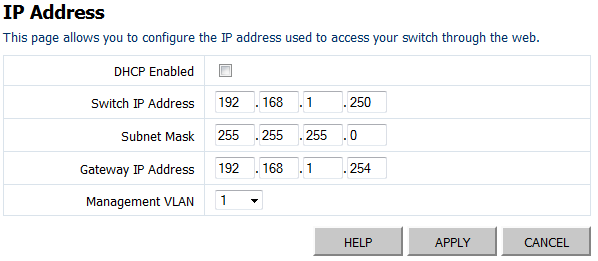

Figure 4 - HP 1800 IP Address

Une image

Tapez une adresse IP, un masque de sous-réseau et une passerelle puis cliquez sur "APPLY".

1.6 - Attribuer un mot de passe au commutateur

Menu ==> SYSTEM ==> Password

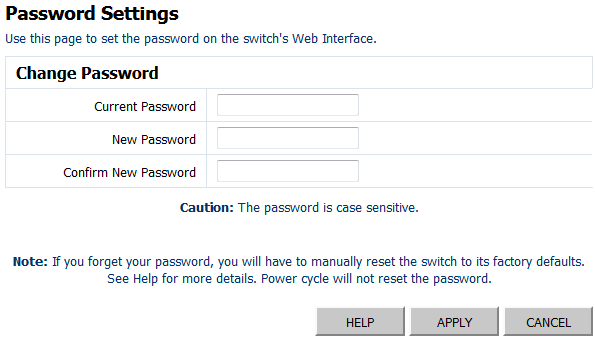

Figure 5 - HP 1800 Password

Une image

Tapez un mot de passe puis cliquez sur "APPLY".

1.7 - Créer des VLans

Menu ==> VLANS ==> VLAN Setup

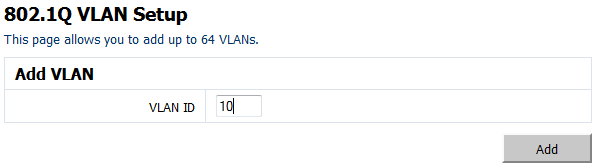

Figure 6 - HP 1800 802.1Q VLAN Setup

Une image

Tapez l'identifiant du VLan (Exemple : 10) puis cliquez sur "ADD".

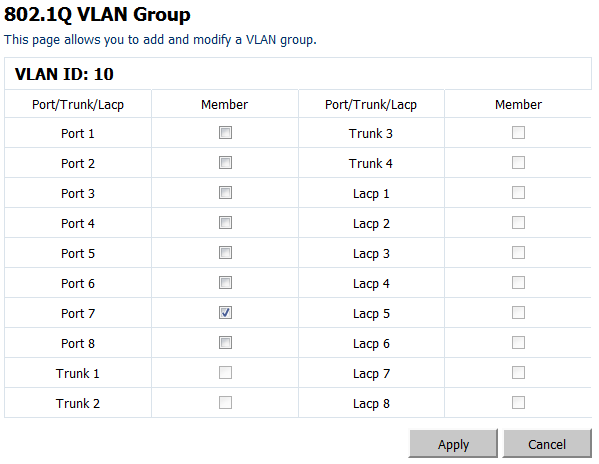

Figure 7 - HP 1800 802.1Q VLAN Group

Une image

Cochez le port à affecter au VLan 10 puis cliquez sur "APPLY".

Figure 8 - HP 1800 VLAN List

Une image

Après validation, vous obtenez la liste de vos VLans.

Menu ==> VLANS ==> VLAN Port Config

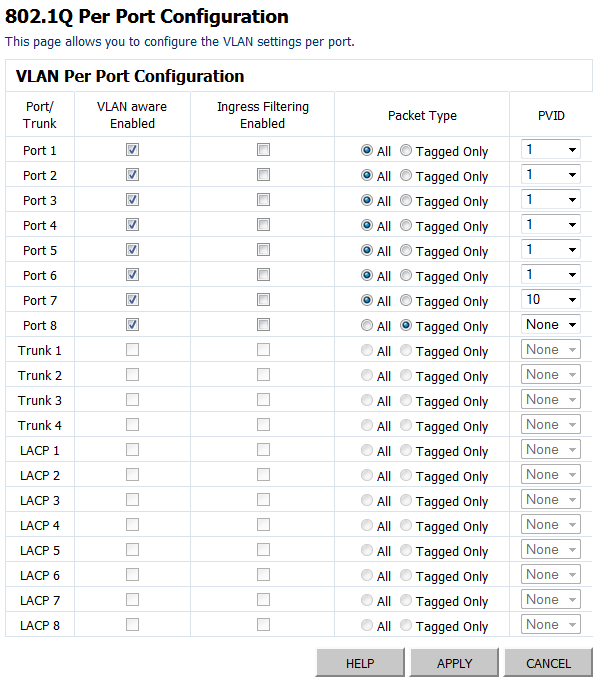

Figure 9 - HP 1800 802.1Q Per Port Configuration

Une image

Affectez le port 7 au PVID 10 puis cliquez sur "APPLY".

1.8 - Lien InterVLans

Créez le VLan 100 puis affectez le port 8 au VLan 100. Sélectionnez "VLAN Port Config" :

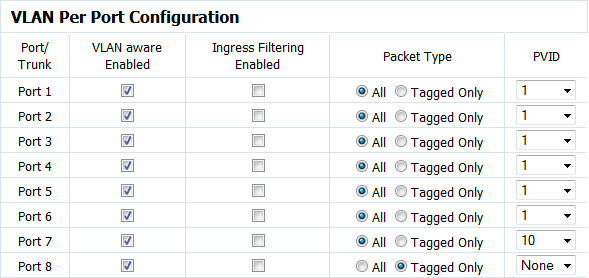

Figure 10 - HP 1800 802.1Q Per Port Configuration

Une image

Cochez, pour le port 8, l'option "Tagged Only" puis sélectionnez, dans la colonne "PVID" l'option "None".


Auteur : Stéphane Maas / 2013-2016
